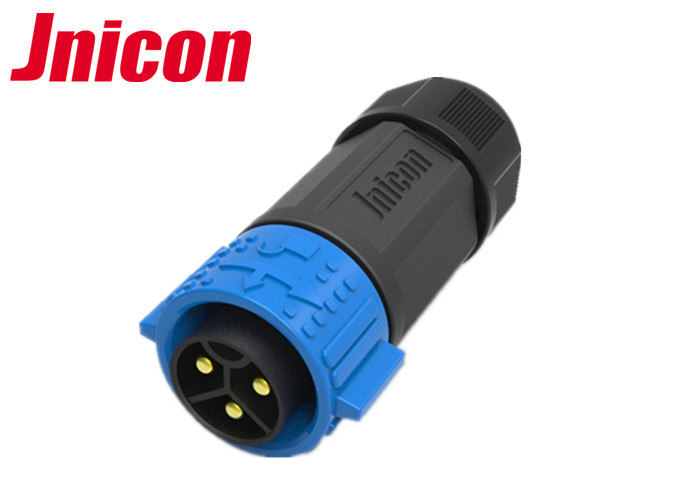

Connecteur étanche IP67 de câble moulé mâle femelle d'alimentation à trois broches 50A pour les équipements électriques
Détail rapide des connecteurs circulaires étanches
1) Structure avancée : Autobloquant
2) Broches multiples : 2,3,4,5,6,7,8,9 à 22 broches sont facultatives
3) Broche de contact : borne à vis et borne à souder disponibles
4) Assemblage : type fil à fil (pas de câble), fil à fil par surmoulage, fil à carte
5) Couleurs : couleurs noir, bleu, blanc et jaune prises en charge
6) Longueur de câble : différentes longueurs de câble peuvent être personnalisées
Description
Ce connecteur d'alimentation étanche M25 a un indice d'étanchéité IP67. Pour assembler le connecteur étanche extérieur M25, seul un tournevis est nécessaire pour fixer les deux fils à l'intérieur de chaque corps principal. Une fois chaque côté connecté, le câblage est entièrement protégé des éléments.
Une fois assemblé, le connecteur étanche extérieur M25 est facile à brancher et à utiliser tout en gardant les éléments et l'eau hors des épissures et des jonctions. Pour le déconnecter, il suffit de dévisser le corps principal et de séparer les deux extrémités. Le connecteur étanche M25 dispose de plusieurs niveaux d'étanchéité, composés de joints toriques, d'un mastic étanche et de joints d'extrémité flexibles conçus pour serrer et fermer une fois vissés ensemble.
| Paramètres électriques |
| Nombre de pôles |
2 |
| Note actuelle |
50A maximum |
| Tension nominale |
600 VCA maximum |
| Tension de durabilité |
2 500 VCA à 60 s. |
Principales caractéristiques
1. Utilisation sûre sur le terrain, grâce à un degré élevé de protection, une résistance élevée à la traction, à l'abrasion et aux encoches
2. Flexible : connecteurs pour assemblage sur site, résistance extrêmement élevée à l'enroulement et au déroulement
3. Connexion à souder : technique de connexion éprouvée pour un large choix de conducteurs différents
4. Câble d'extension M8 ou fils volants (extrémités de câble ouvertes), avec une bonne résistance à l'huile/résistance chimique
5. Haute température 260 degrés, refusion de soudure
Connecteur M8 surmoulé coudé à 6,90 degrés ou droit (180 degrés) avec câble PUR ou PVC
7. La gaine de câble de différentes couleurs, gris, noir, orange, jaune, bleu, surmoulée peut être personnalisée.
8. Vis/écrou de connecteur : plastique/laiton/acier inoxydable
9. Codage A/codage B/codage D
| Paramètres techniques |
| Résistance des contacts |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 V CC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m/30min) |
| Matériau du moule |
PA66 |
| Matériel de contact/borne |
Laiton Plaqué Or |
| Matériau du joint |
Silicone |
| Paramètres de fonctionnement |
| Tension nominale |
600 VCA maximum |
| Note actuelle |
50A maximum |
| Taille minimale du fil OD |
6,5 mm ~ 10 mm |
| Taille maximale du fil OD |
10,5 mm ~ 18 mm |
| Zone de section transversale maximale du câble |
0,5 mm2 ~ 6,0 mm2 |
Demande de prix
Q : Comment acheter vos produits ?
R : Vous devez procéder comme suit :
Confirmer la note actuelle et le nombre de contacts
Confirmer le sexe du connecteur et du contact
Confirmer le style d'assemblage
Confirmer le style d'accouplement (série ou parallèle)
Confirmer la taille du câble OD
Confirmez la longueur et le matériau du câble.
Q : bonjour, je ne sais pas de quel type de connecteur j'ai besoin, mais j'en ai besoin pour la connexion des LED.
R : bonjour mon ami, nous sommes heureux de vous fournir une solution complète si plus de détails peuvent être fournis tels que : le courant (ampère), la tension, le numéro de fil, la taille du câble, etc.
Q : Comment puis-je obtenir des échantillons ?
R: c'est un honneur pour vous de vous offrir des échantillons, nous pourrions offrir 3 pièces de chaque article gratuitement, mais les frais de transport seraient à votre charge. Si vous avez besoin de plus d'articles, de plus de quantité pour chaque article, nous facturerons les échantillons.
