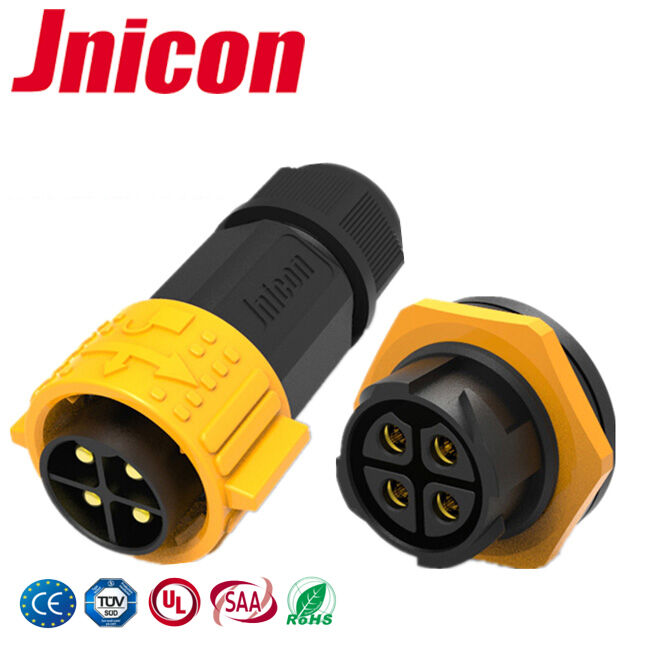

Fil de verrouillage à Double vis, câble mâle à 4 broches, connecteur femelle étanche pour montage sur panneau avec couvercle de capuchon
Détails rapides du connecteur étanche 4 broches
Ce connecteur d'alimentation étanche M25 a un indice d'étanchéité IP67 avec des doubles vis pour chaque verrouillage de fil, plus solide et fiable.
Pour assembler le connecteur étanche extérieur M25, seul un tournevis est nécessaire pour fixer les deux fils à l'intérieur de chaque corps principal.
Une fois chaque côté connecté, le câblage est entièrement protégé des éléments.
Une fois assemblé, le connecteur étanche extérieur M25 est facile à brancher et à utiliser tout en gardant les éléments et l'eau hors des épissures et des jonctions.
Pour le déconnecter, il suffit de dévisser le corps principal et de séparer les deux extrémités. Le connecteur étanche M25 dispose de plusieurs niveaux d'étanchéité, composés de joints toriques, d'un mastic étanche et de joints d'extrémité flexibles conçus pour serrer et fermer une fois vissés ensemble.
Principales caractéristiques du connecteur étanche M25
1. Structure avancée : connecteur autobloquant IP67
2. Multicœur : 2,3,4,5,6,7,8,9 à 32 broches en option
3. Méthode de connexion : soudure (soudage), bornes à vis.
4. Assemblage : câble à câble, mâle et femelle sans câble
5. Certifications : UL, TUV, CE,ROHS,CQC.
6. Méthode de connexion : type de verrouillage push-pull.
| Paramètres électriques |
| Nombre de pôles | 4 |
| Note actuelle | 50A maximum |
| Tension nominale | 600 VCA maximum |
| Tension de durabilité | 2 500 VCA à 60 s. |
| Paramètres techniques |
| Résistance des contacts | 10 mΩ maximum |
| Structure d'isolation | 500 MΩ à 500 V CC |
| Température de fonctionnement | -40°C ~ +105°C |
| Classe IP | IP67 (1m/30min) |
| Matériau du moule | PA66 |
| Matériel de contact/borne | Laiton Plaqué Or |
| Matériau du joint | Silicone |
| Paramètres de fonctionnement |
| Tension nominale | 600 VCA maximum |
| Note actuelle | 50A maximum |
| Taille minimale du fil OD | 6,5 mm ~ 10 mm |
| Taille maximale du fil OD | 10,5 mm ~ 18 mm |
| Zone de section transversale maximale du câble | 0,5 mm2 ~ 6,0 mm2 |
Demande de prix
Q : Comment acheter vos produits ?
R : Vous devez procéder comme suit :
Confirmer la note actuelle et le nombre de contacts
Confirmer le sexe du connecteur et du contact
Confirmer le style d'assemblage
Confirmer le style d'accouplement (série ou parallèle)
Confirmer la taille du câble OD
Confirmez la longueur et le matériau du câble.
Q : bonjour, je ne sais pas de quel type de connecteur j'ai besoin, mais j'en ai besoin pour la connexion des LED.
R : bonjour mon ami, nous sommes heureux de vous fournir une solution complète si plus de détails peuvent être fournis tels que : le courant (ampère), la tension, le numéro de fil, la taille du câble, etc.
Q : Comment puis-je obtenir des échantillons ?
R: c'est un honneur pour vous de vous offrir des échantillons, nous pourrions offrir 3 pièces de chaque article gratuitement, mais les frais de transport seraient à votre charge. Si vous avez besoin de plus d'articles, de plus de quantité pour chaque article, nous facturerons les échantillons.
